一、概述

  跌倒報警雷達是基于毫米波點云算法體制實現人體生物存在感知及人體姿態識別，持續記錄人體

  存在情況，停留時間，以及身體運動幅度，跌倒姿態實時報警，并可以通過無線信號通知監控平臺實

  現場景聯動。本產品安裝在室內頂部，高于人體高度安裝。默認安裝高度 2.4 米。可通過接口參數調

  整產品性能。

  二、產品功能特性

  ◆ 跌倒姿態報警

  對人體躺在地上的姿態進行識別，實時上報手機

  ◆ 靜止駐報警

  人體在任何姿態，長時間保持不動，會有報警提示

  ◆ 精準生命探測，人體存在探測

  對活動，靜止，昏迷的人體都有準確的持續探測

  ◆ 出入時間記錄

  進入時間，運動幅度記錄，離開時間記錄

  ◆ 通訊方式

  4G 無線通訊

  三、技術指標

  四、安裝指引

  ◆安裝環境：

  跌倒報警雷達產品安裝在房屋頂部。

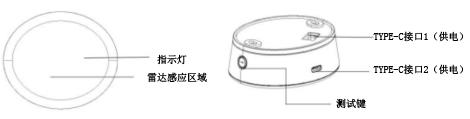

  ◆產品外形示意圖:

圖 4-1《產品外形示意圖》

  ◆ 產品安裝說明及安裝注意事項：

  ①將產品固定在房屋頂部，鉆孔并預埋膨脹螺絲，或者粘貼到墻體;

  ②推入膨脹螺絲，固定安裝支架底板:

  ③將雷達底座對準安裝支架卡扣，旋轉方向固定雷達:

  ④產品橢圓形狀，長邊為雷達較遠距離，短邊為較近距離


*確保雷達探測準確性，請置頂安裝！

  ◆ 跌倒探測

  置頂雷達探測靜止駐留告警探測范圍為 3 米*2.5 米跌倒探測范圍為 3 米*2.5 米需要根據房間結

  構設計雷達安裝位置。

  ◆ 人體存在

  置頂雷達探測人體活動時的范圍約為 4 米*3 米，探測人體靜止不動時的范圍為 3 米*2.5 米需要根據房間

  結構設計雷達安裝位置

  五、參數輸出

  ◆跌倒報警輸出時間

  報時間為 30S，5-180s 可調

  ◆跌倒開關

  當關閉跌倒開關時，會停止跌倒報警的數據上報

  ◆靜止駐留開關

  當關閉靜止駐留開時，會停止靜止駐留報警的數據上報

  ◆安裝高度設置

  根據不同的安裝高進行相對應設置，保證雷達達到正常性能，支持 2.2-2.8m 可調

  ◆跌報警輸出狀態

  跌倒報警:當在扮區域中，出現快速跌倒動作時，雷達會進行跌倒報警上報

  ◆跌倒報警解除情況

  解除跌倒報警:當探測區域中，人員跌倒后有起身離開動作，雷達將取消跌倒報警上報

  ◆靜止駐留功能定義

  駐留報警：當在探測區域中，出現人長時間靜止，雷達根據停留時間報警，默認 5min,1-60min 可調。

  例如:人跌倒失去意識滿足 5min(后續可進行時間調節) 會做相對應的駐留報警上報

  ◆跌倒報警輸出時間

  記錄人員進入時間，歷史停留時間。

  五、探測范圍

  毫米波雷達可通過大動作或人體靜坐時的微動作感知人體存在，雷達在探測到人體存在時，會觸發

  有人指令上報;在感應不到人體存在時則會觸發無人指令;當在探測范圍內出現快速跌倒動作時，雷達

  會輸出跌倒報警信息;人體在探測區域內長時間靜止不動，雷達會根據停留時間進行分級報警。

  感應范圍示意圖：

  人體跌倒報警感應范圍示意圖如下：

  六、指示燈狀態及測試鍵功能

  ◆指示燈狀態說明：

  1、開機：先紅燈閃爍，再綠燈閃爍

  2、聯網成功：綠燈長亮

  3、報警：紅燈閃爍

  ◆測試鍵功能

  測試鍵，短按測試鍵，機器模擬發生報警，并上傳報警信息到監控平臺。

  長按測試鍵 3～5 秒，機器復位重啟。

  六、常見問題處理

  ◆跌倒報警雷達產品是否連上平臺：

  通過觀察運行指示燈狀態，若為綠燈長亮則表示模塊已連上平臺。

  ◆跌倒報警雷達產品不能正常連上監控平臺：

  (1) 檢查 SIM 卡是否已經安裝好，避免灰塵進入卡槽造成接觸不良;

  (2) 檢查監控平臺是否已經添加了對應的監控模塊地址;

  (3) 確認 SIM 卡是否有欠費、停機等異常情況;

  七、 跌倒報警雷達的安全運行維護

  1、建議每半月或一月檢查一次物聯網連接是否正常，電源是否正常;

  2、對跌倒報警雷達要定期進行功能測試，防過大磁場和電流環境導致不能正常監控;

  3、跌倒報警雷達使用周邊環境要保持干燥通風防潮;

  4、嚴禁非專業人員對跌倒報警雷達進行參數設置及調試;

  5、跌倒報警雷達出現異常，需聯系專業人員進行處理。

  八、售后服務保證書

  尊敬的用戶：歡迎使用小武松跌倒報警雷達，您將享受中山市福瑞特科技產業有限公司的兩年保修

  服務，包裝、軟件不在保修范圍內;若有任何疑問請隨時和我司聯系，將竭誠為您服務(在使用過程

  中若發生故障，煩請?zhí)顚?xiě)維修卡)。

  下列情況將實施有償維修：

  1、不能出示維修卡;

  2、由于人為損壞、安裝操作不當、保管不善或不可抗拒的自然災害造成的故障;

  3、因自己或非我司指定的代理商對產品進行改造、拆開機殼、維修造成故障;

  4、因用戶電源電壓超過產品的額定電壓造成的故障;

  5、非我司承諾的服務項目和內容;

  6、超過保修期。
