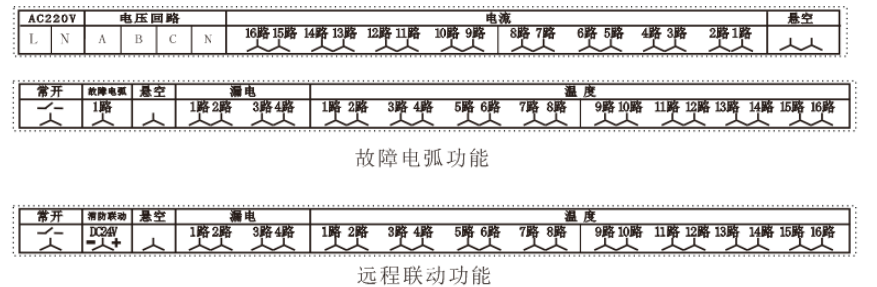

(1) AC220V：火線(L)和零線(N)，強電接線，請務必注意，防止接線短路；

(2) 漏電回路：連接剩余電流互感器，不分極性，用于探測剩余電流；

(3) 電流回路：連接電流互感器，不分極性，用于探測線路當中電流；

(4) 電壓回路：請按標簽指示接線，強電接線，請務必注意，防止接線短路；

(5) 溫度回路：連接溫度傳感器，不分極性，用于探測配電箱線體溫度，應緊貼線體表面安裝；

(6) 常開常閉：報警信號脫扣輸出，正常時為常開，報警時為常閉(可通過菜單設置)；

(7) 故障電弧：連接故障電弧探測器的常開點，當故障電弧探測器報警時通過常開點將報警信號傳送到本設備，設備同時報故障電弧報警；

遠程聯動：與遠程控制中心聯動，實現遠程聯動報警；注：此功能與故障電弧二選一；

五、操作指南

◆  監控探測器指示燈說明：

(1) 運行燈：聯網正常連接時長亮，網絡斷開時熄滅；

(2) 故障燈：正常時熄滅，開機初始化時閃爍一次。

(3) 報警燈：正常時熄滅，報警狀態時長亮；

◆ 主界面：主界面分為“監控”、“設備報警”、“系統時間”、“設備信息”四部分。

功能按鍵說明：

(1)“向下”鍵：用于報警頁面或監控頁面的信息翻頁；

(2)“向后”鍵：用于監控、報警主界面之間的切換；

(3)“確定/消音”鍵：用于進入系統菜單設置及功能確認,報警時用于消除當前的報警聲；

(4)“返回”鍵：用于返回到主界面，長按可復位模塊；

(5)“漏電試驗”鍵：模擬發生漏電情況，對設備報警性能進行試驗。

◆  監控監控探測器系統說明：

(1) 模塊默認報警設定值為300mA(漏電)、90A(100電流互感器)、欠壓187V、過壓253V、70℃(溫度)；

(2) 正常聯網時間一般不超過2min(電話卡第一次使用時聯網時間可能比較長)，若聯網成功則綠燈長亮，若多次聯網失敗則綠燈閃爍幾秒后自動重啟模塊。

(3) 當有報警時，報警燈長亮，排查報警故障后可長按“返回”鍵復位或通過監控平臺遠程復位。

(4) 可通過監控平臺實時查詢每個監控模塊的信息，包括當前報警值、報警設定值、報警歷史記錄、

連網掉線次數等信息。

◆ 菜單界面說明：(操作密碼：9000)

(1) 設備信息：查詢當前設備的軟件版本、通訊方式；

(2) 通訊信息：讀取信號強度、域名；

(3) 設備設置：設置當前蜂鳴器是否打開、報警延時時間、信息上傳時間；

(4) 對比度  ：用于調整背光燈對比度；

 (5) 漏電、電流、溫度、電壓、功率回路設置：設置回路開關、報警設定值和報警時是否脫扣；

 (6) 設置完成后要關機重啟，設置才會生效；

六、常見問題處理

◆ 智慧用電監控探測器是否連上平臺：

設備運行燈長亮代表已連上平臺，若運行燈閃爍或熄滅則代表聯網異常或模塊正在重連狀態。

◆ 智慧用電監控探測器不能正常連上監控平臺：

(1) 檢查SIM卡是否已經安裝好，避免灰塵進入卡槽造成接觸不良；

(2) 檢查天線是否安裝可靠并應安裝于配電箱外；

(3) 檢查監控平臺是否已經添加了對應的監控模塊地址；

(4) 確認SIM卡是否有欠費、停機等異常情況；

(5) 進入菜單欄通訊信息界面讀取信號強度，一般信號強度大于12格才能保證正常聯網，若信號太差則應該把天線移到室外環境或信號良好的地方。

七、智慧用電監控探測器運行維護

(1) 建議每半個月或一個月檢查一次智慧用電監控探測器的屏顯是否正常，電源是否正常；

(2) 對智慧用電監控探測器天線座要定期進行巡視，防鼠害等造成的信號線斷線導致不能正常聯網；

(3) 智慧用電監控探測器周邊環境要保持干燥通風防潮；

(4) 嚴禁非專業人員對智慧用電監控探測器及監控平臺進行參數設置及調試；

(5) 智慧用電監控探測器在正常運行當中不要隨意中斷運行，如有特殊情況需要中斷，須做好中斷運行記錄，智慧用電監控探測器出現異常，需聯系專業人員進行處理
